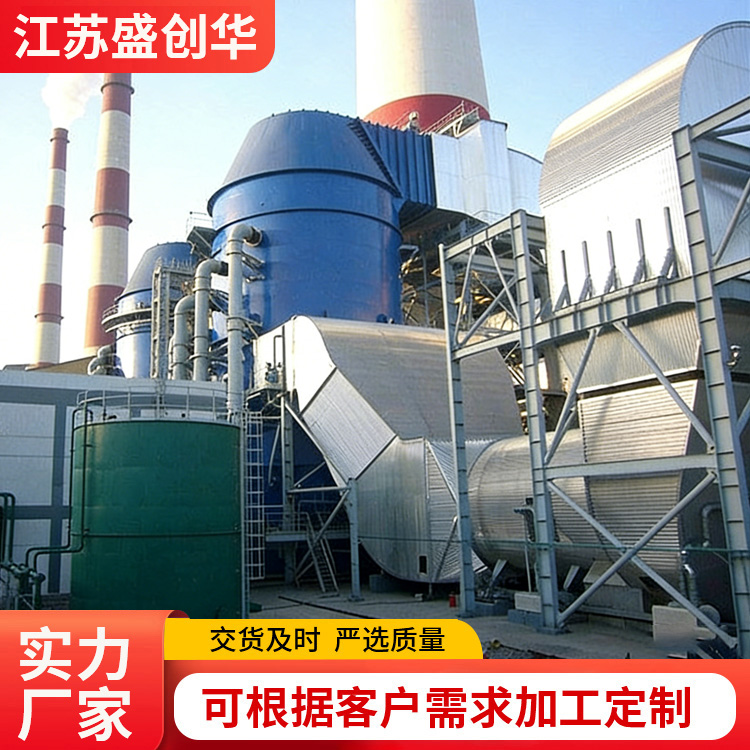

脱硫脱硝设备统一般由氨的储存系统、氨与空气混合系统、氨气喷入系统、反应器系统、省煤器旁路、SCR旁路、检测控制系统等组成。

液氨从液氨槽车由卸料压缩机送入液氨储槽，再经过蒸发槽蒸发为氨气后通过氨缓冲槽和输送管道进人锅炉区，通过与空气均匀混合后由分布导阀进入SCR反应器内部反应，SCR反应器设置于空气预热器前，氨气在SCR反应器的上方，通过一种特别的喷雾装置和烟气均匀分布混合，混合后烟气通过反应器内催化剂层进行还原反应。

SCR系统设计技术参数主要有反应器入口NOx浓度、反应温度、反应器内空间速度或还原剂的停留时间、NH3/NOx摩尔比、NH3的逃逸量、SCR系统的脱硝效率等。

氨储存、混合系统

每个SCR反应器的氨储存系统由一个氨储存罐，一个氨气/空气混合器，一台用于氨稀释的风机和阀门，氨蒸发器等组成。氨储存罐可以容纳15天使用的无水氨，可充至85%的储罐体积，装有液面仪和温度显示仪。液氨汽化采用电加热的方式，同时保护氨气/空气混合器内的压力为350 kPa。NH3和烟气混合的均匀性和分散性是维持低NH3逃逸水平的关键。为了保护烟气和氨气在烟道分散好、混合均匀，可以通过下面方式保护混合：在反应器前安装静态混合器;增加NH3喷入的能量;增加喷点的数量和区域;改进喷射的分散性和方向;在NH3喷入后的烟道中设置导流板;同时还应根据冷态流动模型试验结果和数学流动模型计算结果对喷氨系统的结构进行优化。

喷氨系统

喷氨系统根据锅炉负荷、反应器入口NOx浓度、反应器出口NOx浓度测量的反馈信号，控制氨的喷入量。

反应器系统

SCR反应器采用固定床形式，催化剂为模块放置。反应器内的催化剂层数取决于所需的催化剂反应表面积。典型的布置方式是布置二至三层催化剂层。在上一层催化剂层的上面，是一层无催化剂的整流层，其作用是保护烟气进入催化剂层时分布均匀。通常，在第三层催化剂下面还有一层备用空间，以便在催化剂活性降低时加入第四层催化剂层。在反应器催化剂层间设置吹灰装置，定时吹灰，吹扫时间30～120分钟，每周1～2次。如有需要，还应进行反应器内部的定期清理。反应器下设有灰斗，与电厂排灰系统相连，定时排灰。
